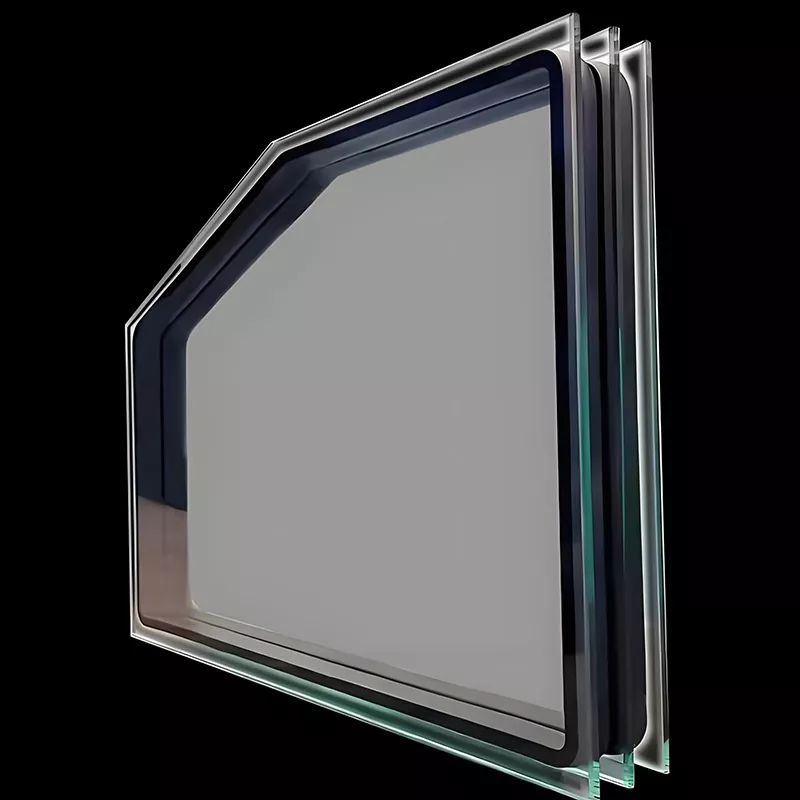

Izolačné sklo 4SG

Technické parametre

Vlastnosti a aplikácie produktu

Hlavná výhoda izolačného skla 4SG spočíva v „tesnení teplým okrajom + vysokoúčinná úspora energie“. Používa integrovanú tesniacu pásku s teplým okrajom, ktorá nahrádza tradičné hliníkové rozpery, čím úplne eliminuje efekt studeného mostíka na okrajoch a zabraňuje kondenzácii a plesniam na okrajoch skla v zime. Hodnota U je len 1,4 W/(㎡·K), čo ďaleko prevyšuje hodnotu tradičného izolačného skla. Vybavený povlakom Low-e a vysoko čistým argónovým plynom, miera blokovania infračerveného žiarenia dosahuje ≥ 85%, blokuje vysokú teplotu v lete a blokuje teplo v zime. Medzitým integrované tesnenie eliminuje chyby pri ručnom lepení s ročnou mierou úniku vzduchu ≤ 0,5 %, čo zaisťuje stabilnejší tesniaci výkon.

Použiteľné scenáre pokrývajú všetky typy energeticky úsporných budov:

Rezidenčné aplikácie: Vhodné pre bežné rezidencie, rekonštrukcie starých komunít a obytné budovy citlivé na hluk smerom k uliciam; môže priamo nahradiť tradičné sklo bez úpravy pôvodného rámu.

Komerčné aplikácie: Používa sa v kancelárskych budovách, bežných hoteloch, školách a obchodoch na splnenie všeobecných požiadaviek na úsporu energie a zvukovú izoláciu.

Špeciálne scenáre: Prispôsobiteľné na extrémne chladné oblasti v severnej Číne (most proti chladu) a svetlíky viacposchodových budov, čím sa vyrovnáva úspora energie a pohodlie pri inštalácii.

Môže byť vybavený jednostrieborným/dvojitým strieborným povrchom Low-e, aby sa flexibilne prispôsobil rôznym klimatickým oblastiam a rozpočtom šetriacim energiu.

Podrobnosti o výrobe

Celý výrobný proces využíva automatizovanú montážnu linku. Základné sklo je vysokokvalitné plavené sklo, ktoré pred vstupom do jadrového procesu prechádza bezvodým a bezprašným čistením a vákuovým sušením: integrovaná tesniaca páska s teplým okrajom je presne pripojená ku sklu pomocou vysoko presného zariadenia, vstavané vysoko účinné sušidlo absorbuje vodnú paru a plní sa vysoko čistý argónový plyn (koncentrácia ≥ 90 %), aby sa zlepšila tepelná a zvuková izolácia Na vnútornej strane dutiny sa podľa potreby nanáša povlak s nízkym stupňom e a nakoniec sa vykoná úplné temperovanie na zlepšenie mechanických vlastností. V celom procese nie je žiadne ručné lepenie, čím sa zabráni chybám tesnenia a zabezpečí sa konzistencia produktu.

Tesniaca páska s teplým okrajom je vyrobená z polymérneho materiálu odolného voči poveternostným vplyvom, ktorý dokáže odolávať teplotným zmenám od -40 ℃ do 80 ℃, s vynikajúcou odolnosťou proti starnutiu a UV žiareniu, čím sa predchádza zlyhaniu tesnenia spôsobenému tepelnou expanziou a kontrakciou. Hrana skla je jemne brúsená a skosená, bez otrepov alebo odlamovania hrán, čím sa znižuje koncentrácia napätia a riziko rozbitia. Zabudovaný vysúšací prostriedok absorbuje vodnú paru v dutine po dlhú dobu, aby sa zabránilo zahmlievaniu a kondenzácii. Po úplnom temperovaní sa sklo rozbije na tupé častice, čo zaisťuje bezpečné používanie a celková životnosť je ≥20 rokov.

Súhrn hlavných výhod produktu

Žiadny tepelný most s teplým okrajom: Integrovaná páska nahrádza hliníkové rozpery, úplne rieši kondenzáciu okrajov, zaisťuje rovnomernejšiu vnútornú teplotu v zime a je vhodná do veľmi chladných oblastí.

Vysoká vzduchotesnosť a trvanlivosť: Žiadne ručné chyby pri lepení, ročná miera úniku vzduchu ≤ 0,5 %, tesniaci výkon ďaleko presahuje tradičné procesy, životnosť ≥ 20 rokov.

Pohodlná a efektívna inštalácia: Rovnaká veľkosť a hmotnosť ako tradičné izolačné sklo je možné priamo vymeniť bez úpravy rámu, vďaka čomu je renovácia starých obytných komunít pohodlnejšia.

Spoľahlivý bezpečnostný výkon: Úplné temperovanie zaisťuje silnú odolnosť proti nárazu, jemne brúsené hrany zabraňujú koncentrácii napätia, vhodné pre rôzne scenáre výškových a nízkopodlažných budov.

Nákladovo efektívna úspora energie: Vyvažuje efekt úspory energie a náklady, je nákladovo efektívnejšia ako sklo s viacerými panelmi a trojité strieborné sklo Low-e, vhodné pre projekty hromadného obstarávania.

Porovnanie s podobnými produktmi

Popis konštrukcie a dizajnu

Izolačné sklo 4SG

Základnou štruktúrou izolačného skla 4SG je hlavne dvojsklo jednodutinové a trojdutinové dvojsklo so spoločnými špecifikáciami:

Dvojité sklo jednodutinové (5+12A+5): Základná verzia, U-hodnota 2,0-2,2 W/(㎡·K), zvuková izolácia ≥40 dB, vhodné pre bežné rezidencie a obchody s vyrovnanou cenou;

Dvojité sklo jednodutinové (6+12A+6): Zahustená verzia, U-hodnota 1,8-2,0 W/(㎡·K), väčšia odolnosť proti nárazu, vhodné do priestorov citlivých na hluk;

Trojité sklo s dvojitou dutinou (5+12A+5+12A+5): Špičková verzia, U-hodnota 1,4-1,8 W/(㎡·K), zvuková izolácia ≥45 dB, vhodná do veľmi chladných priestorov a závesov kancelárskych budov.

Dá sa kombinovať s procesom laminovania, aby sa vyrobilo vrstvené izolačné sklo 4SG, ktoré má energeticky úsporné vlastnosti a vlastnosti odolné voči výbuchu.

Z hľadiska dizajnu podporuje prispôsobenie priepustnosti svetla (60%-80%) a farby s voliteľnými farbami ako svetlošedá, svetlomodrá, bezfarebná transparentná, prispôsobená rôznym štýlom fasád budov; podporuje prispôsobenie konvenčných a neštandardných rozmerov (maximálne prispôsobiteľné 2440 mm × 3660 mm), vhodné pre dvere, okná, závesné steny, strechy s denným svetlom a iné konštrukcie. Pri montáži sa na upevnenie používajú špeciálne prítlačné lišty a neutrálne lepidlo na sklo, aby sa zabezpečilo rovnomerné namáhanie skla a na okrajoch je vyhradený primeraný dilatačný priestor, aby sa predišlo rozbitiu spôsobenému nadmerným teplotným rozdielom. Je zakázané rozoberať dutinu súkromne, aby sa predišlo poškodeniu tesniacej konštrukcie s teplým okrajom.

Viacpanelové super energeticky úsporné sklo

Základnou štruktúrou viacpanelového super energeticky úsporného skla je hlavne trojité sklo s dvojitou dutinou a štvorsklo s trojitou dutinou so spoločnými špecifikáciami takto:

Trojité sklo s dvojitou dutinou (5+12A+5+12A+5): Základná verzia, U-hodnota 1,2-1,5 W/(㎡·K), vyvážený pomer nákladov a výkonu, vhodný pre všeobecné high-end energeticky úsporné budovy;

Trojsklo s dvojitou dutinou (6+12A+6+12A+6): Zahustená verzia, U-hodnota 1,0-1,2 W/(㎡·K), zvuková izolácia ≥48 dB, vhodné do veľmi studených/horúcich priestorov;

Štvorsklová trojdutina (5+12A+5+12A+5+12A+5): Ultimate verzia, U-hodnota ≤0,8 W/(㎡·K), zvuková izolácia ≥50 dB, vhodná pre scenáre vysokého štandardu, ako sú pasívne domy a laboratóriá.

Môže sa kombinovať s procesom laminovania, aby sa vyrobilo viacpanelové vrstvené energeticky úsporné sklo, ktoré má účinky odolné voči výbuchu aj energeticky úsporné.

Z hľadiska dizajnu podporuje prispôsobenie priepustnosti svetla (50%-75%) a farby s voliteľnými farbami ako svetlošedá, svetlomodrá, bezfarebná transparentná, prispôsobená rôznym štýlom fasád budov; podporuje prispôsobenie konvenčných a neštandardných rozmerov (maximálne prispôsobiteľné 2440 mm × 3660 mm), vhodné pre závesné steny, špeciálne tvarované dvere a okná, okná od podlahy až po strop, strechy s denným svetlom a iné konštrukcie. Pri montáži je potrebné zabezpečiť rovnomerné namáhanie skla, použiť špeciálne nosné rámy a konštrukčné lepidlo na upevnenie, vyhradiť primeraný dilatačný priestor na okrajoch, aby nedošlo k rozbitiu spôsobenému nadmerným teplotným rozdielom alebo nerovnomerným namáhaním a je zakázané súkromne rozoberať dutinu, aby nedošlo k poškodeniu tesniacej konštrukcie.

Priehľadné sklo

Číre sklo môže prijať tri základné štruktúry: "jednovrstvové tvrdené", "laminované tvrdené" a "izolované tvrdené" podľa požiadaviek scenára aplikácie:

Jednovrstvová temperovaná verzia (bežne 5-8mm): Vhodné pre bežné dvere, okná a vnútorné priečky, vyrovnávanie denného osvetlenia a základnej bezpečnosti;

Laminovaná temperovaná verzia (bežne 5+0,76PVB+5): Vhodné pre nízkopodlažné strechy s denným svetlom a balkónové okná, s vlastnosťami odolnými proti výbuchu a pádu;

Izolovaná temperovaná verzia (bežne 5+12A+5): Vhodné pre dvere a okná v priestoroch s veľkými teplotnými rozdielmi, vyrovnáva základné tepelné a zvukové izolačné efekty.

Z hľadiska dizajnu podporuje prispôsobenie priepustnosti svetla (60%-80%) a farby s voliteľnými farbami ako svetlošedá, svetlomodrá, bezfarebná transparentná, prispôsobená rôznym štýlom fasád budov; podporuje prispôsobenie konvenčných a neštandardných rozmerov (maximálne prispôsobiteľné 2440 mm × 3660 mm), vhodné pre závesné steny, špeciálne tvarované dvere a okná, okná od podlahy až po strop, solárium a iné konštrukcie. Pri montáži nie je potrebný špeciálny rám, môže priamo nahradiť tradičné izolačné sklo, upevnené špeciálnymi prítlačnými pásikmi a lepidlom na sklo a na okrajoch je vyhradený primeraný dilatačný priestor, aby sa predišlo rozbitiu skla spôsobenému nadmerným teplotným rozdielom. Je zakázané rozoberať dutinu súkromne, aby nedošlo k poškodeniu tesniacej konštrukcie.

Low-e Glass

Základná štruktúra skla Low-e je prevažne izolovaná kombinácia s bežnými typmi a špecifikáciami:

Single-strieborné nízkoenergetické izolačné sklo (5+12A+5/6+12A+6): Vhodné pre všeobecné energeticky úsporné budovy s vyváženým pomerom nákladov;

Dvojité striebro Izolované sklo Lowe (5+12A+5): Lepší energeticky úsporný výkon, U-hodnota ≤2,2, vhodné do veľmi studených/horúcich oblastí;

Triple-strieborné nízkoenergetické izolačné sklo (5+12A+5): Dokonalá úspora energie, U-hodnota ≤1,8, vhodné pre pasívne domy a špičkové kancelárske budovy.

Dá sa kombinovať s procesom laminovania, aby sa vyrobilo vrstvené izolačné sklo Low-e, ktoré má vlastnosti šetriace energiu a je odolné voči výbuchu.

Z hľadiska dizajnu podporuje prispôsobenie priepustnosti svetla (50%-75%) a farby s voliteľnými farbami ako svetlošedá, svetlomodrá, bezfarebná transparentná, prispôsobená rôznym štýlom fasád budov; podporuje prispôsobenie konvenčných a neštandardných rozmerov (maximálne prispôsobiteľné 2440 mm × 3660 mm), vhodné pre závesné steny, špeciálne tvarované dvere a okná, okná od podlahy až po strop, strechy s denným svetlom a iné konštrukcie. Pri montáži je potrebné zabezpečiť rovnomerné namáhanie skla, použiť špeciálne nosné rámy a konštrukčné lepidlo na upevnenie, vyhradiť primeraný dilatačný priestor na okrajoch, aby nedošlo k rozbitiu skla spôsobenému nadmerným rozdielom teplôt alebo nerovnomerným namáhaním a je zakázané súkromne rozoberať dutinu, aby nedošlo k porušeniu tesnenia.

Potiahnuté sklo

Základná štruktúra potiahnutého skla je rozdelená do dvoch kategórií:

Tvrdené sklo s povlakom (bežne 5-8 mm): Vhodné pre nízkopodlažné dvere, okná a vnútorné priečky, vyrovnávanie slnečného tienenia, bezpečnosti a základnej ochrany;

Izolované potiahnuté sklo (bežne 5+12A+5): Vhodné pre výškové dvere, okná, predsteny a projekty v priestoroch s veľkými teplotnými rozdielmi. Náterová vrstva smeruje k vnútornej strane izolovanej dutiny, čím vyrovnáva slnečné tienenie, tepelnú izoláciu a zvukovú izoláciu. Na zlepšenie tepelnoizolačného účinku je možné naplniť vysoko čistý argónový plyn.

Z hľadiska dizajnu podporuje prispôsobenie priepustnosti svetla (50%-80%) a farby s voliteľnými farbami, ako je svetlošedá, svetlomodrá, bezfarebná transparentná, prispôsobená rôznym štýlom fasád budov; podporuje prispôsobenie konvenčných a neštandardných rozmerov (maximálne prispôsobiteľné 2440 mm × 3660 mm), vhodné pre závesné steny, špeciálne tvarované dvere a okná, okná od podlahy až po strop a iné konštrukcie. Pri inštalácii dôsledne dbajte na to, aby vrstva náteru smerovala k vnútornej strane izolovanej dutiny, pripevnená k rámu pomocou špeciálneho konštrukčného lepidla a prítlačných pásikov a na okrajoch je vyhradený dilatačný priestor, aby sa zabránilo rozbitiu skla spôsobenému teplotným rozdielom.

Umelecké sklo

Základná štruktúra umeleckého skla je rozdelená do dvoch kategórií:

Tvrdené umelecké sklo (zvyčajne 5-8 mm): Vhodné pre vnútorné priečky, steny na pozadí, posuvné dvere a iné scenáre, vyvažovanie dekorácie a základnej bezpečnosti;

Vrstvené tvrdené umelecké sklo (zvyčajne 5+0,76PVB+5): Vhodné pre nízkopodlažné výklady, balkónové sklá, vonkajšie krajinné okná s vlastnosťami odolnými proti výbuchu a pádu a po rozbití zostáva nedotknuté pre lepšiu bezpečnosť.

Z hľadiska dizajnu podporuje prispôsobenie solárneho ovládania a jednosmernej perspektívy, s nastaviteľným koeficientom tienenia 0,3-0,6, voliteľné farby ako strieborná šedá, svetlo zlatá, hnedá, ladiaca s rôznymi farbami rámu budovy; podporuje prispôsobenie konvenčných a neštandardných rozmerov (maximálne prispôsobiteľné 2440 mm × 3660 mm), vhodné pre závesy, špeciálne tvarované dvere a okná a iné konštrukcie, pripevnené k rámu pomocou špeciálnych prítlačných pásov a lepidla na sklo a na okrajoch je vyhradený dilatačný priestor, aby sa zabránilo rozbitiu skla spôsobenému teplotným rozdielom.

Číre sklo vs. ultračíre sklo

Pokiaľ ide o dizajn, podporuje kombináciu miestnej dekorácie a celkovej aplikácie a môže byť spájaný obyčajným čírym sklom a ultračírym sklom, aby sa vytvorila vrstvená estetika; vzory a textúry je možné prispôsobiť podľa potreby, čínsky štýl si môže vybrať vyrezávané a matné vzory krajiny, industriálny štýl si môže vybrať drôtené a Changhong textúry, ľahký luxusný štýl si môže vybrať farebné prechodové vzory glazúry; pri zladení s rámom sa používajú skryté prítlačné lišty na upevnenie, vyváženie estetiky a pevnosti a na okrajoch je vyhradený dilatačný priestor pre prispôsobenie sa teplotným zmenám a zabránenie rozbitiu skla.

Podporuje prispôsobenie konvenčných a neštandardných rozmerov (maximálne prispôsobiteľné 2440 mm × 3660 mm), vhodné pre základné stavebné konštrukcie, ako sú bežné dvere, okná, ploché priečky a ekonomické predsteny, upevnené rôznymi rámami cez štandardné lepidlo na sklo a prítlačné lišty a na okrajoch je vyhradený primeraný dilatačný priestor, aby sa predišlo rozbitiu skla spôsobenému teplotným rozdielom. Ako základné sklo sa dokáže dokonale prispôsobiť následnému lakovaniu, farebnej glazúre a iným procesom bez ovplyvnenia vzhľadu a výkonu po funkčnej modernizácii.

Návod na použitie a bezpečnostné opatrenia

Inštaláciu musia vykonať odborníci, pomocou špeciálnych prítlačných pások a neutrálneho lepidla na sklo na upevnenie, aby sa zabezpečilo rovnomerné namáhanie skla. Je zakázané klopať do rohov skla. Môže priamo nahradiť tradičné izolačné sklá a pri starej renovácii nie je potrebná žiadna dodatočná úprava rámu.

Pri každodennom čistení jemne utrite mäkkou handričkou a neutrálnym čistiacim prostriedkom. Je zakázané používať oceľovú vlnu alebo ostré predmety na poškriabanie povrchu skla a vyhýbať sa kontaktu kyslých alebo alkalických činidiel s teplou tesniacou páskou, aby sa zabránilo korózii a starnutiu.

Pravidelne kontrolujte tesnenie dutiny. Ak dôjde k zahmlievaniu, vniknutiu vody alebo kondenzácii, je potrebné včas vymeniť celé okenné sklo. Takéto situácie sú väčšinou spôsobené poruchou tesnenia a súčasne je potrebné skontrolovať presnosť inštalácie.

Zabráňte nárazom ťažkých predmetov na sklo, najmä výškových dverí, okien a okien od podlahy až po strop, aby ste predišli rozbitiu a pádu; ak sa objavia praskliny, prestaňte používať a ihneď vymeňte, aby ste predišli ďalšiemu poškodeniu tesniacej konštrukcie.

Po vystavení vysokej teplote ihneď neoplachujte studenou vodou a v zime odstraňujte sneh a ľad na povrchu skla, aby ste predišli praskaniu skla spôsobenému nadmerným teplotným rozdielom alebo nerovnomerným namáhaním.

Je zakázané súkromne rozoberať dutinu alebo rezať sklo, aby sa nepoškodila integrovaná tesniaca štruktúra s teplým okrajom a nespôsobilo úplné zlyhanie úsporného a tesniaceho výkonu výrobku.

Často kladené otázky (FAQ)

Otázka: Aký je rozdiel medzi "teplým okrajom" izolačného skla 4SG a tradičným hliníkovým dištančným tesnením?

Odpoveď: Hlavný rozdiel spočíva v tepelnom moste a presnosti tesnenia. Páska s teplým okrajom nemá tepelnú vodivosť, úplne eliminuje okrajový tepelný most (žiadna kondenzácia v zime); a integrovaná lišta nemá žiadne ručné chyby pri lepení, s ročným únikom vzduchu iba 0,5% a životnosť tesnenia ďaleko presahuje životnosť tradičných hliníkových rozperiek.

Otázka: Môže izolačné sklo 4SG priamo nahradiť tradičné izolované sklo doma?

A: Áno. Má rovnakú veľkosť a hmotnosť ako tradičné izolačné sklá, nie je potrebné upravovať rámy dverí a okien a priamo sa prispôsobuje pôvodným montážnym otvorom a prítlačným lištám. Na energeticky úspornú renováciu starých obytných komunít nie sú potrebné žiadne dodatočné náklady na rám.

Otázka: Unikne naplnený argónový plyn? Má to vplyv na účinok použitia?

Odpoveď: Miera úniku je extrémne nízka. Vďaka integrovanej tesniacej štruktúre je ročná miera úniku argónu ≤ 0,5 % a viac ako 80 % koncentrácia sa môže udržať po 15 rokoch bežného používania, čo výrazne neovplyvní tepelný a zvukový izolačný efekt.

Otázka: Starne tesniaca páska izolačného skla 4SG?

Odpoveď: Starne pomaly, ale životnosť je zaručená. Páska je vyrobená z polymérového materiálu odolného voči poveternostným vplyvom, UV a vysokej/nízkej teploty, s normálnym cyklom starnutia ≥20 rokov, čo ďaleko presahuje životnosť tradičných tmelov (10-15 rokov).

Otázka: Môže to vyriešiť problém kondenzácie okrajov skla pri použití v silných chladných oblastiach v severnej Číne?

A: Áno. Tesnenie s teplým okrajom úplne blokuje vedenie tepla okrajom bez efektu tepelného mosta. Aj keď je v zime rozdiel medzi vnútornou a vonkajšou teplotou veľký, okraj skla nebude kondenzovať ani plesnivieť, čím zostane interiér suchý a uprataný.

Otázka: Je izolačné sklo 4SG vhodné na použitie v extrémne chladných oblastiach v severnej Číne?

A: Veľmi vhodné. Utesnenie teplých okrajov môže úplne vyriešiť problém kondenzácie okrajov skla a plesní v severnej zime. Verzia s trojitým sklom a dvojitou dutinou má hodnotu U len 1,4, čo môže výrazne znížiť vnútorné tepelné straty, znížiť spotrebu energie na vykurovanie a prispôsobiť sa prostrediu s nízkou teplotou -40 ℃.

Otázka: Ovplyvní zelenkastý odtieň číreho skla efekt dekorácie?

Odpoveď: Nie. Zelenkastý odtieň číreho skla je mierny a možno si ho všimnúť len pri spájaní veľkoplošného skla alebo pri špecifických svetelných uhloch. Vôbec to neovplyvňuje celkový efekt dekorácie v každodenných obytných a komerčných scenároch a môže byť oslabené závesmi, osvetlením a inými umiestneniami, pričom nákladová výkonnosť ďaleko prevyšuje ultračíre sklo.

Služby obstarávania a prispôsobenia

Spoločnosť poskytuje služby prispôsobenia a obstarávania izolačného skla 4SG na jednom mieste, ktoré podporuje plnorozmerné prispôsobenie základných parametrov: typ štruktúry (dvojité sklo jednodutinové / trojité sklo dvojdutinové), hrúbka skla (5-8 mm), typ povlaku (jedno-strieborné / dvojité striebro Low-e), priepustnosť svetla a farba. V kombinácii s klímou, úrovňou úspory energie a scenárom inštalácie miesta projektu poskytujeme exkluzívne schémy optimalizácie.

Poskytujeme bezplatné meranie na mieste, simuláciu efektu úspory energie a služby technického zverejňovania a pred sériovou výrobou vydávame podrobné správy o parametroch a konštrukčné výkresy. Hromadné obstarávanie má výrazné zľavy. Logistika používa štandardizované obaly z dreveného rámu odolné voči nárazom so zameraním na ochranu sklenených rohov a tesniacich konštrukcií a dodáva ich k dverám po celej krajine; popredajný servis poskytuje 2-ročnú záruku. Počas záručnej doby môžu byť výrobky s poruchou tesnenia, zahmlievaním dutín, delamináciou povlaku a inými problémami spôsobenými nehumánnym poškodením bezplatne vymenené. Pre bezproblémovú realizáciu rôznych stavebných projektov sú poskytované doživotné technické poradenstvo a služby dodávky príslušenstva.
